Deskripsyon Product
Ti 3 aks manyen robo pou pwodiksyon PCB
CRP-RA09A-07 (T3) a se yon robo endistriyèl ki lejè ak kontra enfòmèl ant ki fèt pou manyen ti chaj, ki gen yon konfigirasyon 3-aks pou chaje ak dechaje PCB efikas. Avèk operasyon fasil, manyen vit, ak pri opere ki ba, li bay yon solisyon automatisation pratik pou liy pwodiksyon PCB ak lòt aplikasyon ki mande transfè materyèl ki senp epi efikas.
Avantaj nan CRP ti 3 aks manyen robo
CRP ti 3 aks manyen robo a fèt pou satisfè kondisyon pratik nan manyen materyèl otomatik.
Aks dirèk-konekte 2
Dezyèm aks la adopte yon estrikti ki konekte dirèk pou efektivman amelyore presizyon pwezante pandan operasyon manyen yo.
Koneksyon Spline
Motè a ak redukteur adopte yon koneksyon spline pou bay yon koneksyon mekanik ki pi estab ak transmisyon pouvwa.
Kontra enfòmèl ant estrikti
Estrikti a kontra enfòmèl ant ak ti volim ede diminye anprint enstalasyon robo a, fè li apwopriye pou aplikasyon pou ak espas pwodiksyon liy limite.
Lejè ak vit
Estrikti robo ki lejè a sipòte mouvman rapid ak manyen efikas, fè li apwopriye pou aplikasyon pou transfè materyèl repetitif.
TeknikParamèt
|
Modèl |
CRP-RA09A-07(T3) |
|
|
Fòm bra |
Vètikal plizyè jwenti |
|
|
Degre libète |
3 axis |
|
|
Maksimòm chaj |
7kg |
|
|
Maksimòm vwayaj |
Aks 1 |
-135 degre ~ 100 degre |
|
Aks 2 |
-62 degre ~ 180 degre |
|
|
Aks 3 |
-125 degre ~ 125 degre |
|
|
Vitès maksimòm |
Aks 1 |
297.5 degre /S |
|
Aks 2 |
426.5 degre /S |
|
|
Aks 3 |
450 degre /S |
|
|
Koupl ki pèmèt |
Aks 3 |
6.2N.m |
|
Moman inèsi akseptab |
Aks 3 |
0.38kg· m² |
|
Repete presizyon pwezante |
± 0.03mm |
|
|
Distans maksimòm pou rive |
876mm |
|
|
Pwa kò robo |
37kg |
|
|
Mòd enstalasyon |
Monte tèt anba |
|
|
Nivo bri |
75dB (A) |
|
|
Koòdone kò a |
Rezève IO |
19Pin |
|
Gaz rezève |
2 * φ6mm |
|
|
Enstalasyon anviwònman |
Tanperati anbyen |
0 ~ 45 degre |
|
Imidite relatif |
20% ~ 80% RH (pa gen kondansasyon) |
|
|
Vibration |
Anba 0.5G |
|
|
Lòt moun |
Enstalasyon robo dwe lwen: likid oswa gaz ki ka pran dife oswa korozif, sous entèferans elektrik |
|
|
Nivo IP |
Kò IP54, ponyèt IP67 |
|
|
Karakteristik avantaj |
Kontra enfòmèl ant estrikti, gwo vitès, segondè presizyon, gwo ekspansibilite ak operasyon fasil |
|
| Aplikasyon | RCB transpò machin espesyal | |
|
Konfigirasyon kabinè elektrik |
G11 |
|
Dyagram
Enstalasyon Entèfas Dyagram

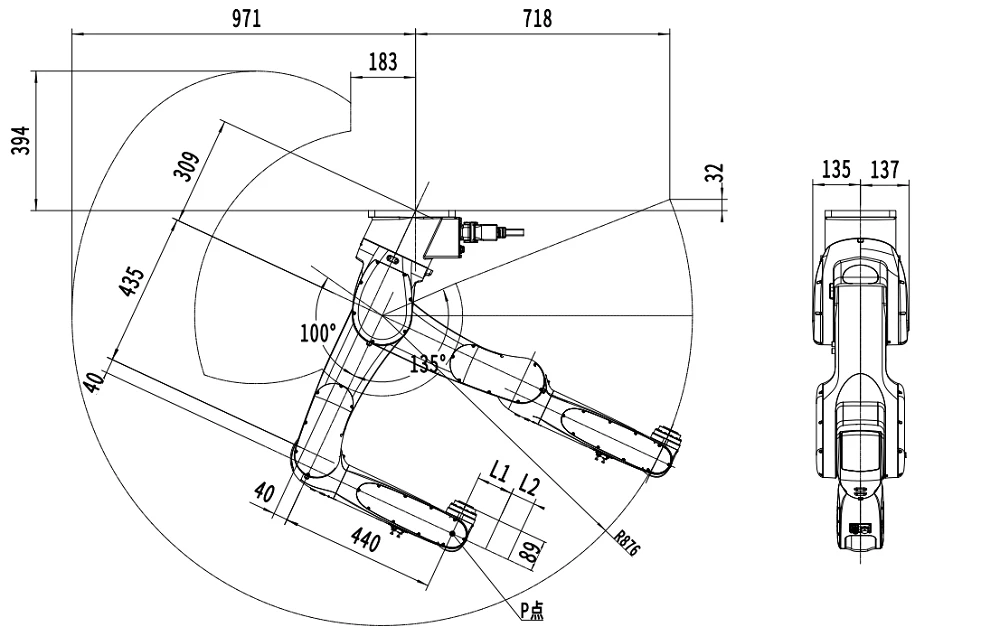

Dyagram ranje mouvman

Aplikasyon komen nan CRP ti 3 aks manyen robo
Yo ka aplike robo a nan divès pwosesis manyen otomatik atravè anviwònman fabrikasyon yo.
PCB chaje ak dechaje
Otomatik PCB chaje ak dechaje ant ekipman pwodiksyon, ede diminye transfè materyèl manyèl nan liy manifakti PCB.
01
Chaje ak dechaje machin
Transfere ti pyès travay ant machin, transporteurs, oswa estasyon pwosesis pou operasyon otomatik chaje ak dechaje.
02
Ti-Pyès Chwazi ak Mete
Manyen konpozan ki lejè ak ti moso nan pwosesis repetitif pick-and-place kote ekipman kontra enfòmèl ant ak mouvman rapid yo nesesè.
03
Liy Asanble Transfè Materyèl
Deplase eleman ant diferan estasyon sou yon liy asanblaj otomatik, sipòte transfè materyèl kontinyèl ak repetitif.
04
Otomatik Faktori Elektwonik
Ka entegre nan pwosesis manyen otomatik pou konpozan elektwonik ak lòt pwodwi ki lejè kote espas enstalasyon limite.
05
Customize CRP ti 3 aks manyen robo pou pwojè ou yo
Nou ka ajiste konfigirasyon kle yo pi byen matche ak kondisyon enstalasyon ou, kondisyon kontwòl, ak espesifikasyon pwojè.
Longè kab entèkoneksyon
Kab entèkoneksyon ekstèn estanda a se 5 m, ak opsyon 8 m, 10 m, ak 15 m ki disponib. Longè kab koutim yo ka bay tou pou diferan aranjman ekipman.
Pouvwa transfòmatè
Transfòmatè entegre a disponib nan konfigirasyon 3000W, 5000W, ak 8000W. Lòt spesifikasyon transfòmatè ka bay sou demann.
Teach Pendant
Chwazi ant Modèl E ak Modèl C teach pendant selon operasyon ou pi pito robot ak konfigirasyon pwogramasyon.
Teach Pendant Kab Longè
Teach pendant câbles yo disponib nan 6 m, 8 m, 10 m, 12 m, ak 15 m longè. Lòt longè kab ka Customized selon kondisyon enstalasyon ou yo.
Entèfas sistèm
Sistèm nan ka apwovizyone ak yon koòdone angle lè l sèvi avèk etikèt ekran CRP. Etikèt altènatif koòdone angle yo disponib tou pou pwojè ki gen kondisyon espesifik koòdone.
Koulè robo
Opsyon koulè estanda yo enkli ble, telecom gri, wouj, jòn ASD, jòn FLK, siyal blan, papye zèb, ak gri limyè. Lòt koulè kapab tou personnalisé, ak yon tan plon 45 jou.
Poukisa chwazi CRP kòm manifakti robo endistriyèl ou a?
CRP konbine robotik R&D, fabrikasyon, ak ekspètiz teknik pou sipòte pwojè automatisation endistriyèl.
Eksperyans endistri ki dire lontan
CRP te devlope sistèm kontwòl robo depi 2007 e li te etabli konpayi robotik li an 2012. Baz robo endistriyèl plis pase 35,000 m² li kouvri R&D ak pwodiksyon robo endistriyèl, contrôleur, sistèm kondwi ak kontwòl, ak lòt konpozan debaz.
Konpetans teknik pwouve
CRP gen plis pase 400 dwa pwopriyete entelektyèl otorize, ki gen ladan plis pase 40 patant envansyon. Kapasite teknik li yo kouvri kontwòl robo, sistèm kondwi, deteksyon entelijan, ak devlopman konplè robo endistriyèl.
Kontwole Pwodiksyon ak Jesyon Kalite
CRP jere pwosesis pwodiksyon kle pou robo endistriyèl ak eleman debaz nan sistèm fabrikasyon li yo. Apwòch entegre sa a sipòte konsistans atravè asanblaj robo, entegrasyon eleman, tès, ak livrezon final la.
Etabli Eksperyans Global
CRP te sèvi plis pase 500 kliyan atravè lemond, ak robo li yo ekspòte nan Azi Sidès, peyi Zend, Pakistan, Turkey, Ewòp, ak Amerik Latin nan. Yo itilize robo endistriyèl li yo atravè aplikasyon pou manyen, soude, paletize, flite, polisaj ak fanm k'ap pile.
Sipò konplè sèvis CRP pou pwojè robo ou yo
CRP bay sipò teknik ak sèvis nan enstalasyon robo ak fòmasyon atravè antretyen apre-lavant alontèm.
Sipò teknik sou plas
CRP bay asistans sou plas lè yo mande sipò teknik pandan deplwaman robo.
Sipò sou plas gen ladan:
• Enspeksyon robo sou plas
• Gid enstalasyon
• Sipò pou komisyonin
• Depanaj teknik
• Asistans teknik sou plas
Sèvis fòmasyon robo
CRP bay fòmasyon ki baze sou aplikasyon robo kliyan an ak kondisyon operasyonèl yo.
Fòmasyon gen ladann:
• Fòmasyon pwodwi robo
• Fòmasyon operasyon robo
• Fòmasyon pwogramasyon
• Antretyen fòmasyon
• Sipò fòmasyon sou plas
Sèvis apre-lavant alontèm
CRP bay sipò kontinyèl apre yo fin delivre robo a epi mete an fonksyon.
Sipò apre-lavant gen ladan:
• 2 ane garanti robo
• Reparasyon sipò pou jiska 5 ane apre sispann pwodwi
• Sipò pou ranplasman pou jiska 10 ane
• Disponibilite pyès rezèv
FAQ
K: Ki aplikasyon prensipal Crp Small 3-Axis Handling Robot (CRP-RA09A-07 (T3))?
A: CRP-RA09A-07 (T3) prensipalman fèt pou aplikasyon pou pwodiksyon nan endistri PCB, espesyalman pou chaje ak dechaje materyèl. Li satisfè demann endistri a pou manyen materyèl efikas ak egzak, fè li yon chwa ideyal pou manifaktirè PCB k ap chèche amelyore kapasite automatisation yo.
K: Ki jan robo sa a asire operasyon wo-presizyon?
A: Dezyèm aks robo a itilize yon estrikti dirèk-konekte, ki efektivman diminye erè transmisyon ak siyifikativman amelyore presizyon opere. Anplis de sa, motè a ak redukteur itilize yon koneksyon spline pou transmisyon pouvwa ki pi estab, plis asire presizyon robo a pandan manyen.
K: Ki jan CRP-RA09A-07 (T3) fè nan espas ki fèmen?
A: CRP-RA09A-07 (T3) a prezante yon estrikti Customized ki efektivman evite entèferans ak ekipman ki antoure. Gwosè kontra enfòmèl ant li pèmèt pou operasyon fleksib menm nan espas ki fèmen, parfe satisfè anviwònman pwodiksyon espas ki genyen nan endistri PCB la.
K: Ki avantaj ki genyen nan pri robo sa a konpare ak lòt pwodwi menm jan an?
A: CRP-RA09A-07 (T3) a se yon robo ki lejè, ki pa koute chè. Li senplifye pwosesis aplikasyon an epi elimine fonksyon konplèks ak estrikti ki pa nesesè yo. Pandan ke asire operasyon wo-vitès ak segondè-presizyon, li efektivman diminye depans pwodwi yo epi li ofri kliyan yon pi bon valè pou lajan.
K: Ki jan karakteristik "pwa limyè ak gwo vitès" robo a benefisye pwodiksyon aktyèl la?
A: Konsepsyon ki lejè a fè CRP-RA09A-07 (T3) pi fleksib, sa ki pèmèt akselerasyon ak ralantisman pi vit, sa ki pèmèt manyen rapid. Gwo vitès li yo siyifikativman diminye tan ki nesesè pou chaje ak dechaje PCB, ogmante debi materyèl pou chak inite tan ak siyifikativman amelyore efikasite pwodiksyon nan endistri PCB.
