Tach soude machin

Tach soude machin

Detay yo
Maksimòm chaj: 210kg
Distans maksimòm rive: 2606mm
Degre libète: 6axis
Pwodwi klasifikasyon
Manyen robo
Share to
Voye rechèch
Dekri teren
Karakteristik teknik

Deskripsyon Product

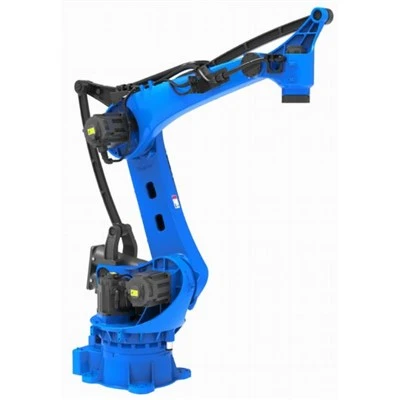

CRP-RH26-210 a konbine yon estrikti atikile ki gen gwo chaj ak yon gwo anvlòp k ap travay. Mouvman sis-aks li yo ak evalyasyon chaj ponyèt yo bay paramèt kle pou evalye robo a pou aplikasyon pou soude plas.
Konvnab robo depann de zam soude chwazi a, dimansyon pyès materyo, kote soude obligatwa yo, ak layout aparèy. Espesifikasyon teknik yo ak desen ranje travay bay yon pwen depa pou evalye kondisyon sa yo. Yo ta dwe espesifye zam nan soude, sous pouvwa soude, enstalasyon, ak lòt ekipman periferik dapre dimansyon ekipman pou pwojè a.







Espesifikasyon teknik



Paramèt kò robo

Paramèt

Spesifikasyon

Modèl

CRP-RH26-210

Fòm bra

Vètikal jwenti miltip

Kantite aks

6

Maksimòm chaj

210 kg

Maksimòm Reach

2,606 mm

Repetebilite

± 0.06 mm

Metòd enstalasyon

Etaj-monte

Pwa kò robo

1,270 kg

Nivo bri

80 dB (A)



Aks Mouvman Range

Aks

Mouvman Range

Aks 1

-175 degre a +175 degre

Aks 2

-76 degre a +64 degre

Aks 3

-74 degre a +100 degre

Aks 4

-200 degre a +200 degre

Aks 5

-125 degre a +125 degre

Aks 6

-360 degre a +360 degre



Maksimòm vitès aks

Aks

Vitès maksimòm

Aks 1

120 degre / s

Aks 2

90 degre / s

Aks 3

100 degre / s

Aks 4

140 degre / s

Aks 5

130 degre / s

Aks 6

220 degre / s



Koupl ponyèt ak moman inèsi

Paramèt

Aks 4

Aks 5

Aks 6

Koupl admisib

1,370 N·m

1,370 N·m

613 N·m

Moman inèsi admisib

200 kg·m²

200 kg·m²

160 kg·m²



Entèfas ak anviwònman fonksyònman

Paramèt

Spesifikasyon

Konfigirasyon kabinè elektrik

G15A

Entèfas I/O rezève

26-pin

Chemen gaz rezève

2 × φ12 mm

Chemen dlo rezève

2 × φ19.5 mm

Evalyasyon Pwoteksyon Kò

IP54

Evalyasyon Pwoteksyon ponyèt

IP67

Tanperati anbyen

0-45 degre

Imidite relatif

35%-85% RH, ki pa kondanse

Pèmèt Vibration

Anba 0.5G

Enstalasyon Anviwònman

Byen lwen likid ak gaz ki ka pran dife oswa korozif, ak sous entèferans elektrik







Karakteristik kle nan CRP-RH26-210 Spot Welding Robot la

Chaj segondè ak pwolonje Reach

Avèk yon chaj maksimòm 210 kg ak yon maksimòm rive nan 2,606 mm, CRP-RH26-210 a apwopriye pou evalyasyon nan aplikasyon ki mande yon gwo anvlòp k ap travay ak gwo ekipman fen-de-bra. Pou soude tach, asanble soude-zam konplè a dwe evalye kont chaj robo a, koupl ponyèt, ak limit inèsi.

Entegre kab, gaz, ak routage dlo

Konsepsyon nan bra kre wout câbles anndan, pandan y ap de chemen gaz φ12 mm ak de chemen dlo φ19.5 mm bay koneksyon sèvis defini pou planifikasyon sistèm. Karakteristik sa yo ede òganize wout kab ak sèvis piblik alantou robo a. Yo ta dwe tcheke konpatibilite ak ekipman soude chwazi a pandan planifikasyon estasyon travay la.

Bati-an twa-faz EMC/EMI filtè

Bati-an twa-faz EMC/EMI filtre a fèt pou ede jere entèferans elektwomayetik nan anviwònman an soude. Li se youn nan konsiderasyon nan konsepsyon elektrik yon selil soude robotik, ansanm ak baz, routage kab, konfigirasyon kontwolè, ak ekipman soude chwazi a.

Mouvman sis-aks ak repetibilite

Estrikti sis-aks la ofri plizyè direksyon mouvman pou apwoche kote pwograme soude yo. Avèk yon repetibilite espesifye nan ± 0.06 mm, robo a bay yon referans pwezante defini pou planifikasyon aplikasyon an. Pèfòmans final soude tou depann de enstalasyon, pozisyon pyès materyo, zouti, ak kondisyon soude.







Aplikasyon



CRP-RH26-210 ka evalye pou aplikasyon tankou:

  • Otomatik soude plas:Mouvman robo ant kote pwograme soude yo lè l sèvi avèk yon zam soude konpatib ak konfigirasyon kontwòl.
  • Konpozan otomobil ak asanble metal:Selil soude pou konpozan ki gen plizyè pwen soude, sijè a dimansyon materyo ak layout aparèy.
  • Estasyon travay soude endistriyèl fiks:Enstalasyon etaj ki monte kote robo a rive, koòdone aliye, ak ranje mouvman adapte layout pwodiksyon an.

CRP bay lis tou manyen, koupe, asanble, make, ak fanm k'ap pile nan mitan aplikasyon robo endistriyèl li yo. Pwosesis sa yo mande zouti ki apwopriye ak konfigirasyon aplikasyon an.







Enstalasyon entèfas ak travay Range



Sèvi ak desen sa yo pou revize dimansyon aliye ak aksè robo pandan planifikasyon estasyon travay la.



Enstalasyon Entèfas Dyagram

1



2



Dyagram ranje travay








Poukisa chwazi CRP pou aplikasyon soude robotik

OEM/ODM ak personnalisation

CRP sipòte OEM/ODM ak solisyon robotik Customized pou manifaktirè, distribitè, ak entegratè automatisation. Tou depan de kondisyon pwojè yo, diskisyon personnalisation ka kouvri opsyon robo ak kabinè elektrik, longè kab, pandantif anseye, kondisyon koòdone, ak lòt bezwen ki gen rapò ak aplikasyon. Dimansyon final la detèmine pa espesifikasyon pwojè yo.

Kapasite Faktori

Operasyon fabrikasyon CRP yo kouvri pwodiksyon eleman debaz, asanble robo, penti, enstalasyon kab, ak tès pèfòmans. Kapasite sa yo sipòte pwodiksyon atravè plizyè etap, soti nan konpozan jiska robo endistriyèl ranpli.

Kontwòl Kalite ak Tès

CRP aplike bon jan kalite chèk soti nan materyèl fèk ap rantre nan pwodiksyon ak enspeksyon final la. Pwosedi tès robo li yo pibliye yo enkli presizyon pozisyon repete ak chèk estabilite chaj-operasyon, ede evalye aspè kle nan pèfòmans robo anvan chajman.

Sipò teknik ak sèvis mondyal

CRP bay konsiltasyon pwodwi ak sipò sèvis pou kliyan lòt bò dlo. Achtè yo ka diskite sou seleksyon pwodwi, kondisyon aplikasyon, ak aranjman sèvis ak konpayi an lè yo evalye yon pwojè.

1
2001
3001
4001







Diskite sou Pwojè soude tach ou a ak CRP

Pataje desen pyès travay ou yo, spesifikasyon zam soude yo, kote soude sib yo, ak plan estasyon travay ou yo pou diskite sou CRP-RH26-210 pou aplikasyon w lan.







FAQ



K: Èske CRP-RH26-210 la ka entegre nan yon liy pwodiksyon ki deja egziste?

A: Entegrasyon depann sou layout liy ki deja egziste a, pozisyon aliye robo, kontwolè ak koòdone ekipman, aranjman sekirite, ak mouvman robo obligatwa. Achtè ki planifye yon modènizasyon ta dwe revize faktè sa yo ak CRP anvan yo finalize plan enstalasyon an.

K: Ki sa ki ta dwe konsidere lè w ap chwazi yon zam soude plas pou robo sa a?

A: Anplis de pwa total zam la, konsidere sant gravite li yo, distribisyon chaj, koupl ponyèt ak kondisyon inèsi, routage kab, ak aksè nan pwen yo soude yo mande yo. Yo ta dwe evalye zam soude a ak ekipman sipò li yo kòm yon asanblaj konplè nan fen bra.

K: Ki jan koneksyon gaz ak dlo robo a ta dwe matche ak ekipman soude a?

A: robo a presize de chemen gaz φ12 mm ak de chemen dlo φ19.5 mm. Achtè yo ta dwe konpare koòdone sa yo ak kondisyon koneksyon ekipman soude chwazi a ak aranjman refwadisman anvan yo fini konsepsyon sistèm lan.

K: Ki mezi sekirite ki nesesè pou yon selil robotik soude plas?

A: aranjman sekirite a depann sou aplikasyon an ak anviwònman enstalasyon an. Selil konplè a ka mande mezi tankou siveyans perimèt, verrouillage aksè, aparèy pou kanpe ijans, ak kontwòl sekirite kowòdone. Sa yo ta dwe evalye kont règleman ki aplikab yo ak risk ki genyen nan enstalasyon an fini.

K: Èske yo ka itilize robo a pou diferan pyès sou menm liy pwodiksyon an?

A: Sa a depann sou seri a materyo, konsepsyon aparèy, pozisyon soude obligatwa, chanjman pwogram yo, ak limit robo a ak chaj. Pou pwodiksyon melanje-modèl, achtè yo ta dwe evalye diferan pyès yo ak kondisyon soude yo ansanm lè yo planifye estasyon travay la.
